高溫紗包補償導線
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

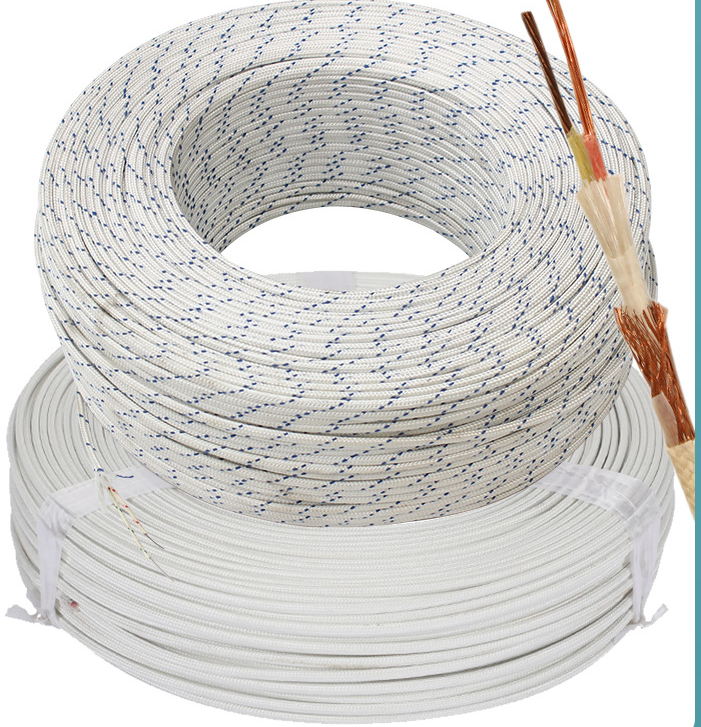

高溫紗包補償導線
在一定溫度范圍內，與配用熱電偶的熱電特性相同的一對帶有絕緣層與保護套的導線稱為補償導線。其作用是將熱電偶的參考端延伸到遠離熱源或環境溫度較恒定處，與顯示儀表聯接構成測溫系統。
□ 主要技術指標：
品 種 | 補償型 | 延伸型 | WC3/25 | WC5/26 | |||||||
SC | KC、NC | KX、NX | EX | JX | TX | ||||||
配用熱電偶 | S、R | K、N | K、N | E | J | T | WRe3/WRe25 | WRe5/WRe26 | |||
材質和顏色 | 正極 | 材質 | 銅 | 銅 | 鎳鉻 | 鎳鉻 | 鐵 | 銅 | 銅 | 鈷鐵 | |
顏色 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | |||
負極 | 材質 | 銅鎳 | 銅鎳 | 鎳硅 | 銅鎳 | 銅鎳 | 銅鎳 | 銅鎳 | 鈷鎳 | ||
顏色 | 綠 | 藍 | 黑 | 棕 | 紫 | 白 | 黃 | 橙 | |||
允差mV |
| 100℃ | ±0.023 | ±0.063 | ±0.063 | ±0.102 | ±0.081 | ±0.023 | |||
200℃ | ±0.060 | ±0.111 | ±0.083 | ±0.027 | |||||||
B級 | 100℃ | ±0.037 | ±0.105 | ±0.105 | ±0.170 | ±0.135 | ±0.047 | ±0.048 | ±0.051 | ||
200℃ | ±0.057 (5℃) | ±0.100 | ±0.183 | ±0.138 | ±0.053 | ±0.080 | ±0.085 | ||||
往復電阻 | 20℃時長度為1m， | ＜0.1Ω | ＜0.8Ω | ＜1.5Ω | ＜1.5Ω | ＜0.8Ω | ＜0.8Ω | ||||
線芯標稱截面積mm2 | 0.50，1.0，1.5，2.5 | ||||||||||
線芯股數 | 1，7，19 | ||||||||||
絕緣層、護 | G (一般用) | V.V，-20～70℃和-20～100℃； | |||||||||
H (耐熱用) | B.B，-40～180℃和-25～200℃ | ||||||||||
□ 補償導線的結構特征及使用溫度：
絕緣層及護套 | 使用溫度 | |||||
材 料 | 符號 | |||||
聚氯乙烯 | V | -20～100℃ | ||||
無堿玻璃絲 | B | -25～200℃ | ||||
聚四氟乙烯 | F | -25～200℃ | ||||
結構示意 | ||||||
護 套 | 絕緣層 | 合金絲 | 護 套 | 屏蔽層 | 絕緣層 | 合金絲 |
