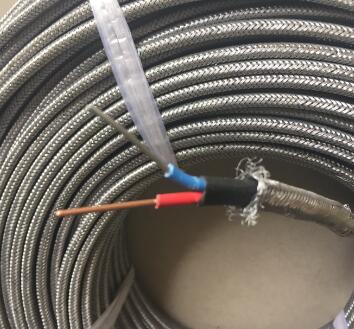

鎢錸熱電偶補償導線WC5/26-2*1.5
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
一、概述
WC3/25 WC5/26鎢錸熱電偶補償導線在一定溫度范圍內，與配用熱電偶的電熱特性相同的一對帶有絕緣層與保護套的導線稱為補償導線。其作用是將熱電偶的參考端延長到遠離熱源或環境溫度較恒定處，與顯示儀表聯接構成測溫系統。
WC3/25 WC5/26鎢錸熱電偶補償導線的作用是來延伸熱電極即移動熱電偶的冷端與顯示儀表聯接構成的測溫系統。補償導線一般用在熱電偶上，而熱電偶補償導線的絕緣層和護層根據環境的要求所選用的材料又不一樣，護套材料有PVC，氟塑料，低煙低鹵PVC及無堿玻璃絲幾種，進口優質氟塑料可以耐溫260℃，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。
WC3/25 WC5/26鎢錸熱電偶補償導線可以在—60～260℃，屬于當代國內xj****水平。系列產品主要應用于各種測溫裝置上，補償導線型號按產品的品種劃分為 WC3/25、 WRe3-WRe25 、 WC5/26 、WRe5-WRe26 。熱電偶補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
二、WC3/25 WC5/26鎢錸熱電偶補償導線產品標準
1、產品標準: 熱電偶補償導線：GB/T4989-94
執行熱電偶補償電纜：Q/320831SQL07-96
2、使用溫度：耐熱級：-65~ 200℃及-65~ 260℃兩種
普通級：-40~ 70℃及-40~ 105℃兩種
3、較小彎曲半徑：補償導線：不小于導線外8倍
補償電纜：有鎧裝時不小于電纜外徑的12倍，無鎧裝時不小于電纜外徑6倍
三、型號及規格
型號 | 分度號 | 100℃電勢標稱值UV | 200℃電勢標稱值UV | 允差 | 材料 | ||
準確級 | 普通級 | 正極 | 負極 | ||||
SC、RC | S、R | 645 | 1440 | ±10UV | ±60UV | Cu | Cu-Ni |
WC3/25 | WRe3/25 | 1145 | 2602 | ±20UV | ±48UV | Cu | Cu-Ni |
BC | B | Cu | Cu | ||||
WC5/26 | WRe5/26 | 1451 | 3089 | ±51UV | Cu | Cu-Ni | |
四、使用分類及護層顏色
使用分類 | 精度等級及標志 | 護層著色 | |||
普通級 | 準確級 | 普通級 | 準確級 | ||
一般用 | G | B | A | 黑色 | 灰色 |
耐熱用 | H | B | A | 黑色 | 顏色 |
