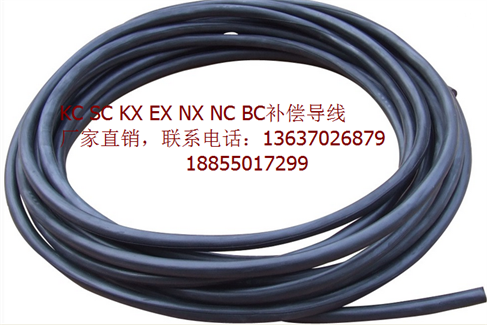

                                                                                補償導線EX-GA-YJVRP-2*1.0

一、概述

補償導線EX-GA-YJVRP-2*1.0的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》國家標準（等效采用IEC584-3《熱電偶第三部分—補償導線》國際標準），絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際xj****水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。

二、補償導線EX-GA-YJVRP-2*1.0產品標準: GB/T4989-94

 導體材質：鎳鉻10+銅鎳45

絕緣顏色：紅 +棕色

熱電偶分度：E型

絕緣材料：聚氯乙烯(PVC)、聚乙烯(XLPE)、氟塑料絕緣、硅橡膠絕緣

屏蔽材料：銅絲屏蔽、銅包鋁屏蔽

護套材料：氟塑料護套、和聚氯乙烯、硅橡膠護套、聚乙烯護套

絕緣電阻: 100MΩ.km

電壓試驗：1000 V/1min

阻燃性能：符合GB/T18380-2001阻燃標準中A、 B、 C類規定

熱電動勢及允差：

導線溫度：0~100℃

熱電偶測量端溫度：1000 ℃

可溶性聚四氟乙烯260℃、硅橡膠180℃
低環境溫度：氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃

電纜允許彎曲半徑： 非鎧裝電纜***小為外徑的6倍銅帶屏蔽；鋼帶鎧裝點纜***小為電纜外徑的12倍；氟塑料絕緣和護套***小為電纜外徑的10倍。

三、精密級E分度補償電纜型號全稱
