產品描述

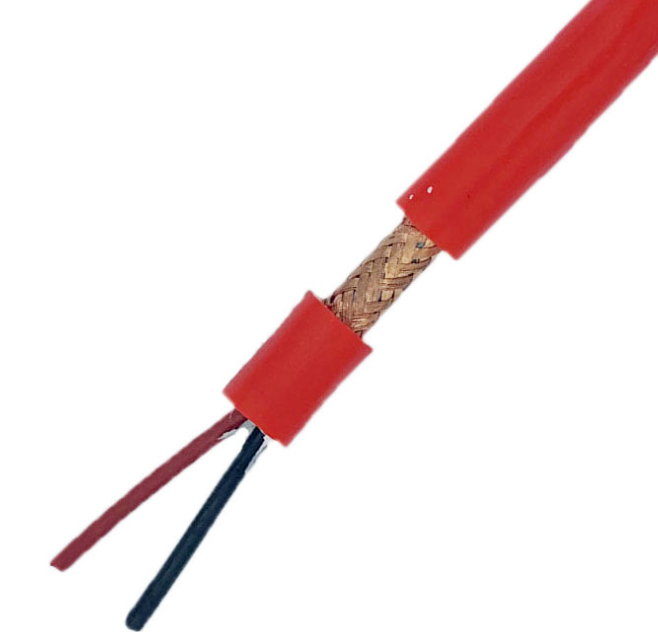

補償導線HBKCH-GG-2*2.5
一、產品特點及用途
本產品適用于高溫180℃低溫-60℃的惡劣環境中與熱電偶、檢流計及各種溫控儀表的連接線。具有耐酸堿、耐化學試劑、耐老化等特性。本產品采用絞合軟導體，故可用于各種移動場合。
二、產品執行標準：
Q/AT2005-9
三、產品型號及名稱
型 號 | 名 稱 |
HBKCH-GG | 硅橡膠絕緣及護套耐熱用KC型補償導線(電纜) |
HBKCH-GPG | 硅橡膠鞋絕緣及護套對絞對屏蔽耐熱用KC型補償電纜(電線) |
HBKCH-GPGP | 硅橡膠絕緣及護套對絞對屏總屏蔽耐熱用KC型補償電纜 |
HBKCH-FG | 氟塑料絕緣硅橡膠護套耐熱用KC型補償導線(電纜) |
HBKCH-FPG | 氟塑料絕緣硅橡膠護套對絞屏蔽耐熱用KC型補償導線(電纜) |
HBKCH-FPGP | 氟塑料絕緣硅橡膠護套對絞對屏總屏蔽耐熱用KC型補償電纜 |
注：1、如需其它型號產品，只需改寫型號的首要項，如JAEXH-GPGP等；
2、如需精密級，在原型號的首要項后加“S”如：JAKC-HS-GG等；
3、如需本安型和阻燃型產品，分別在原型號前加“IA”和ZRB、ZRC表示；
4、表中“P”為銅絲屏蔽，可改用：P1-鍍錫絲屏蔽，P2-銅帶屏蔽。
四、生產范圍
標稱截面 mm2 | 導體結構㎜ | 生產對數 | |
根/單絲直徑 | 補償導線 | 補償電纜 | |
0.5 | 7/0.30 | 1 | 2—24 |
1.0 | 7/0.43 | ||
1.5 | 7/0.52 | ||
2.5 | 19/0.41 | 2—19 | |
五、補償導線外型尺寸及參考重量
芯數×截面mm2 | 成品電纜頭家外徑mm | 計算重量kg/km | ||||||
GG | GPG | FG | FPG | GG | GPG | FG | FPG | |
2×0.5 | 4.1×6.5 | 4.7×7.0 | 3.6×5.5 | 4.3×6.2 | 32 | 53 | 30 | 48 |
2×1.0 | 4.7×7.6 | 5.4×8.1 | 4.3×6.6 | 4.9×7.2 | 48 | 73 | 46 | 67 |
2×1.5 | 5.5×8.7 | 6.1×9.4 | 4.8×7.4 | 5.5×8.1 | 70 | 98 | 61 | 84 |
2×2.5 | 6.4×10.5 | 7.1×11.2 | 5.8×9.1 | 6.4×9.8 | 103 | 139 | 95 | 124 |
