產品描述

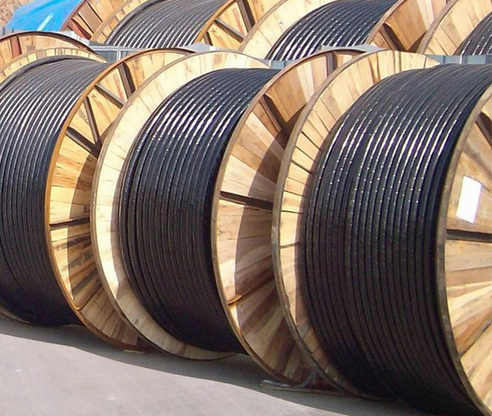

電力電纜YJV－T-1*185
產品說明
一、產品特點及用途
電力電纜YJV－T-1*185適用于額定電壓0.6/1KV及以下的電力電線路中作輸送電能用。有以下特點：
1、 具有較低且均勻的正(逆)序和零序阻抗，有利于改善供電品質；
2、 同心層導體比普通四芯電纜的第四芯在零序工作狀態下的電抗值低得多，有利于短路自動保護裝置得靈敏動作，從而保證電纜相關設備的可靠運行；
3、 具有較強的抗電磁干擾性能和抗雷擊性能；
4、 五芯同心導體電力電纜適用于三相五線制的配電系統。
二、產品執行標準：企業標準.
三、使用特性
1、 導體頭等長期允許工作溫度：聚氯乙烯絕緣為70℃交聯聚乙烯絕緣為90℃；
2、 電纜短路時(***長持續時間不超過5S)，導體的頭等溫度不超過：聚氯乙烯絕緣為160,交聯聚乙烯絕緣為250℃；
3、 敷設時環境應不低于0℃；
4、 電纜允許彎曲半徑為：單芯電纜不小于電纜外徑的20倍，多芯電纜不小于電纜外徑的15倍。
四、基本型號及名稱
型號 | 名稱 | |
銅芯 | 鋁芯 | |
VV－T | VLV－T | 聚氯乙烯(交聯聚乙烯)絕緣聚氯乙烯護套同心導體電力電纜 |
YJV－T | YJLV－T | |
VV22－T | YLV22－T | 聚氯乙烯(交聯聚乙烯)絕緣鋼帶鎧裝聚氯乙烯護套同心導體電力電纜 |
YJV22－T | YJLV22－T | |
VV32－T | YLV32－T | 聚氯乙烯(交聯聚乙烯)絕緣細鋼絲鎧裝聚氯乙烯護套同心導體電力電纜 |
YJV32-T | YJLV32－T | |
VV42－T | VLV42－T | 聚氯乙烯(交聯聚乙烯)絕緣粗鋼絲鎧裝聚氯乙烯護套同心導體電力電纜 |
YJV42－T | YJLV42－T | |
ZR－VV－T | ZR－VLV－T | 阻燃型聚氯乙烯(交聯聚乙烯)絕緣聚氯乙烯護套同心導體電力電纜 |
ZR－YJV－T | ZR－YJLV－T | |
ZR－VV22－T | ZR－VLV22－T | 阻燃型聚氯乙烯(交聯聚乙烯)絕緣鋼帶鎧裝聚氯乙烯護套同心導體電力電纜 |
ZR－YJV22－T | ZR－YJLV22－T | |
ZR－VV32－T | ZR－VLV32－T | 阻燃型聚氯乙烯(交聯聚乙烯)絕緣細鋼絲鎧裝聚氯乙烯護套同心導體電力電纜 |
ZR－YJV32－T | ZR－YJLV32－T | |
ZR－VV42－T | ZR－VLV42－T | 阻燃型聚氯乙烯(交聯聚乙烯)絕緣粗鋼絲鎧裝聚氯乙烯護套同心導體電力電纜 |
ZR－YJV42－T | ZR－YJLV42－T | |
NH－VV－T | — | 聚氯乙烯(交聯聚乙烯)絕緣聚氯乙烯護套耐火同心導體電力電纜 |
NH－YJV－T | ||
NH－VV22－T | — | 聚氯乙烯(交聯聚乙烯)絕緣鋼帶鎧裝聚氯乙烯護套耐火同心導體電力電纜 |
NH－YJV22－T | ||
NH－VV32－T | — | 聚氯乙烯(交聯聚乙烯)絕緣細鋼絲鎧裝聚氯乙烯護套耐火同心導體電力電纜 |
NH－YJV32－T | ||
NH－VV42－T | — | 聚氯乙烯(交聯聚乙烯)絕緣粗鋼絲鎧裝聚氯乙烯護套耐火同心導體電力電纜 |
NH－YJV42－T | ||
型號 | 芯數 | 標稱截面 | |||
銅芯 | 鋁芯 | ||||
VV－T | YJV－T | VLV－T | YJLV－T | 3+1(T) 4+1(T) | 4～300 |
NHVV－T | NH－YJV－T | － | － | ||
ZR－VV－T | ZR－YJV－T | ZR－VLV－T | ZR－YJLV－T | ||
VV22－T | YJV22－T | VLV22－T | YJLV22－T | ||
NH－VV22－T | NH－YJV22－T | － | － | ||
ZR－VV22－T | ZR－YJV22－T | ZR－VLV32－T | ZR－YJLV22－T | ||
VV32－T | YJV32－T | VLV32－T | YJLV32－T | ||
NH－VV32－T | NH－YJV32－T | － | － | ||
ZR－VV32－T | ZR－YJV32－T | ZR－VLV32－T | ZR－YJLV32－T | ||
VV42－T | YJV42－T | VLV42－T | YJLV42－T | ||
NH－VV42－T | NH－YJV42－T | － | － | ||
ZR－VV42－T | ZR－YJV43－T | ZR－VLV42－T | ZR－YJLV42－T | ||
五、主要技術指標
1、20℃時導體直流電阻符合GB/T3956標準規定；
2、絕緣電阻見下表
序號 | 性能 | 聚氯乙烯絕緣 | 交聯聚乙烯絕緣 |
1 | 體積電阻率20℃時 正常運行時 | 1013 1010 | 1013 |
2 | 絕緣電阻常數20℃時 在電纜工作溫度時 | 36.7 0.037 | 3.67 |
3、交流電壓試驗
成品電纜經受50Hz、5min、3500V的試驗不擊穿。對于單芯電纜，則進行浸水耐壓試驗。
4、20℃時導體直流電阻及阻抗值見下表
標稱截面 | 20℃時導體頭家直流電阻Ω/KM | 每相電阻抗Ω/KM | ||
mm2 | 銅芯 | 鋁芯 | 正(逆) | 零序 |
4 | 4.61 | 7.41 | 0.0989 | 0.1479 |
6 | 3.08 | 4.61 | 0.0937 | 0.01380 |
10 | 1.83 | 3.08 | 0.0843 | 0.01320 |
16 | 1.15 | 1.91 | 0.0799 | 0.1236 |
25 | 0.727 | 1.20 | 0.0791 | 0.1194 |
35 | 0.524 | 0. 868 | 0.0758 | 0.1176 |
50 | 0.387 | 0.641 | 0.0755 | 0.1146 |
70 | 0.268 | 0.443 | 0.0733 | 0.1125 |
95 | 0.193 | 0.320 | 0.073 | 0.1098 |
120 | 0.153 | 0.253 | 0.0716 | 0.1081 |
150 | 0.124 | 0.206 | 0.0714 | 0.1041 |
185 | 0.0991 | 0.164 | 0.0713 | 0.1002 |
240 | 0.0754 | 0.125 | 0.0711 | 0.0951 |
300 | 0.0601 | 0.100 | 0.0708 | 0.0888 |
注：銅導體電纜不論截面為等截面或不等截面電抗值為同一值。
