產品描述

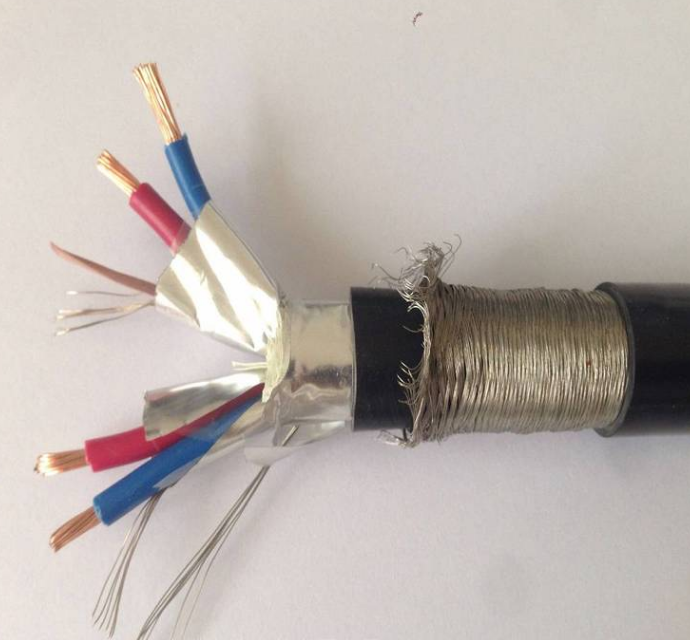

控制電纜KYJV32 KYJY33
1. 產品用途
控制電纜KYJV32 KYJY33適用于交流額定電壓U0/U為450/750V及以下控制、監控回路和保護線路等要求固定敷設場合使用，作為電氣裝備之間的控制接線。
2.執行標準：GB/T9330—2008《塑料絕緣控制電纜》
3. 控制電纜KYJV32 KYJY33使用特性
3.1短路時（持續時間不超過5s）電纜導體溫度不超過250℃
3.2安裝敷設溫度不低于0℃。
3.3推薦的允許彎曲半徑：無鎧裝層電纜應不小于電纜外徑8倍；有鎧裝層或銅帶屏蔽結構電纜應不小于電纜外徑的12倍。
4.電纜型號及名稱
型號 | 名稱 | 主要使用范圍 |
KYJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜 | 敷設在室內、電纜溝、管道等固定場合。 |
KYJVP | 銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合。 |
KYJVP2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 | |
KYJVP3 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑料復合帶屏蔽控制電纜 | |
KYJV22 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 | 敷設在室內、電纜溝、管道、直埋等承受較大外力的固定場合。 |
KYJV32 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼絲鎧裝控制電纜 | 敷設在室內、電纜溝、管道、豎井等承受較大拉力的固定場合。 |
KYJVP2-22 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 | 敷設在室內、電纜溝、管道、直埋等承受較大機械外力，要求屏蔽的固定場合。 |
KYJY | 銅芯交聯聚乙烯絕緣聚烯烴護套控制電纜 | 敷設在室內、電纜溝、管道等固定場合。 |
KYJYP | 銅芯交聯聚乙烯絕緣聚烯烴護套編織屏蔽控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合。 |
KYJYP2 | 銅芯交聯聚乙烯絕緣聚烯烴護套銅帶屏蔽控制電纜 | 敷設在室內、電纜溝、管道等要求銅帶屏蔽的固定場合 |
KYJYP3 | 銅芯交聯聚乙烯絕緣聚烯烴護套鋁塑料復合帶屏蔽控制電纜 | 敷設在室內、電纜溝、管道等要求鋁塑帶屏蔽的固定場合 |
KYJY23 | 銅芯交聯聚乙烯絕緣聚烯烴護套鋼帶鎧裝控制電纜 | 敷設在室內、電纜溝、管道、直埋等承受較大外力的固定場合。 |
KYJY33 | 銅芯交聯聚乙烯絕緣聚烯烴護套鋼絲鎧裝控制電纜 | 敷設在室內、電纜溝、管道、豎井等承受較大拉力的固定場合。 |
KYJYP2-23 | 銅芯交聯聚乙烯絕緣聚烯烴護套銅帶屏蔽鋼帶鎧裝控制電纜 | 敷設在室內、電纜溝、管道、直埋等承受較大機械外力，要求屏蔽的固定場合。 |
注：阻燃、耐火系列電纜型號及名稱按GB/T 19666規定執行。在常規系列電纜型號前加ZA—、ZB—、ZC—、ZD—、N—即可。 | ||
5.電纜規格及范圍
控制電纜規格及范圍
型號 | 額定 | 導體標稱截面/mm2 | |||||||
0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | |||
芯 數 | |||||||||
KYJV | KYJVP | | |||||||
KYJY | KYJYP | 2～61 | 2～14 | 2～10 | |||||
KYJVP2 | KYJVP3 | 4～61 | 4～14 | 4～10 | |||||
KYJYP2 | KYJYP3 | ||||||||
KYJV22 | KYJY23 | 7～61 | 4～61 | 4～14 | 4～10 | ||||
KYJVP2-22 | KYJYP2-23 | 7～61 | 4～61 | 4～14 | 4～10 | ||||
KYJV32 | KYJY33 | 19～61 | 7～61 | 4～14 | 4～10 | ||||
注：推薦的芯數系列為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61芯 | |||||||||
6. 控制電纜KYJV32 KYJY33技術要求及參數
6.1導電線芯分為2種，第1種類為圓形實心導體（A），第2種類為圓形絞合導體（B），適用于固定敷設的電纜。
6.2導體20℃直流電阻符合GB/T9330—2008《塑料絕緣控制電纜》的要求。
6.3絕緣線芯識別采用顏色著色表示或數字標志。
6.4絕緣線芯應經受工頻火花試驗，試驗電壓有效值為6kV 。
6.5成品電纜能經受交流50Hz 3000V,5min耐壓試驗。
