控制電纜


控制電纜WDZ-KYY WDZ-KYYP WDZ-KYYP2

控制電纜WDZ-KYY WDZ-KYYP WDZ-KYYP2一、產品特點及用途控制電纜WDZ-KYY WDZ-KYYP WDZ-KYYP2適用于交流額定電壓450/750V及以下控制、監控
  • 電 話:18855017299,13637026879
  • 郵 箱:823213582@qq.com
產品描述

          控制電纜WDZ-KYY WDZ-KYYP WDZ-KYYP2
一、產品特點及用途

控制電纜WDZ-KYY WDZ-KYYP WDZ-KYYP2適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合使用的控制電纜。

氟塑料絕緣和護套耐高溫控制電纜采用聚全氟乙丙烯或改性聚四氟乙烯材料,具有使用廣泛、耐油、耐水、耐磨、耐酸堿及各種化學試劑(除氯仿外)、耐老化、不燃燒等優異性能。更適用于化工、石油、電力、冶金等工礦企業在高溫、低溫及各種惡劣環境中作電器、儀表的連接線和自動控制系統的傳輸線。

產品詳情

二、產品標準

控制電纜WDZ-KYY WDZ-KYYP WDZ-KYYP2執行GB/T9330-2020標準

氟塑料絕緣耐高溫控制電纜執行企業標準

三、 產品型號

型號名 稱
KVV銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜

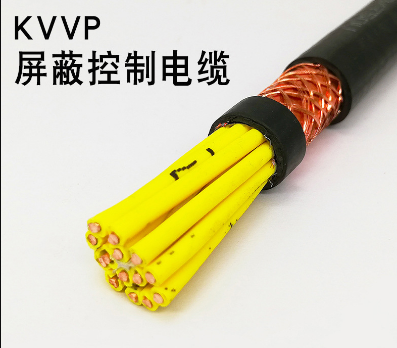

KVVP銅芯聚氯乙烯絕緣聚氯乙烯護套銅線編織屏蔽控制電纜
KVVP2銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜
KVV22銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
KVVR銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜
KVVRP銅芯聚氯乙烯絕緣聚氯乙烯護套銅線編織屏蔽控制軟電纜
KFF銅芯氟塑料絕緣氟塑料護套控制電纜
KFFR銅芯氟塑料絕緣氟塑料護套控制軟電纜
KFFP銅芯氟塑料絕緣氟塑料護套鍍錫銅線編織屏蔽控制電纜
KFFRP銅芯氟塑料絕緣氟塑料護套鍍錫銅線編織屏蔽控制軟電纜
KFFP2銅芯氟塑料絕緣氟塑料護套銅帶屏蔽控制電纜
KFFRP2銅芯氟塑料絕緣氟塑料護套銅帶屏蔽控制軟電纜
KFV銅芯氟塑料絕緣聚氯乙烯護套控制電纜
KFVR銅芯氟塑料絕緣聚氯乙烯護套控制軟電纜
KFVP銅芯氟塑料絕緣聚氯乙烯護套屏蔽控制電纜
KFVRP銅芯氟塑料絕緣聚氯乙烯護套屏蔽控制軟電纜
KFV22銅芯氟塑料絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
KFVR22銅芯氟塑料絕緣聚氯乙烯護套鋼帶鎧裝控制軟電纜
KFVP22銅芯氟塑料絕緣聚氯乙烯護套鋼帶鎧裝屏蔽控制電纜
KFVRP22銅芯氟塑料絕緣聚氯乙烯護套鋼帶鎧裝屏蔽控制軟電纜
KFVP2銅芯氟塑料絕緣聚氯乙烯護套銅帶屏蔽控制電纜
KFVRP2銅芯氟塑料絕緣聚氯乙烯護套銅帶屏蔽控制軟電纜
KFVP2-22銅芯氟塑料絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜
KFVRP2-22銅芯氟塑料絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制軟電纜
KYJV銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜
KYJVR銅芯交聯聚乙烯絕緣聚氯乙烯護套控制軟電纜
KYJVP銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線編織屏蔽控制電纜
KYJVRP銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線編織屏蔽控制軟電纜
KYJVP2銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜
KYJVRP2銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制軟電纜
KYJV22銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
KYJVR22銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制軟電纜
KYJVP22銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線編織屏蔽鋼帶鎧裝控制電纜
KYJVRP22銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線編織屏蔽鋼帶鎧裝控制軟電纜
KYJVP22銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜
KYJVRP22銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制軟電纜
WDZ-KYY 銅芯無鹵低煙阻燃聚烯烴絕緣和護套控制電纜
WDZ-KYYR 銅芯無鹵低煙阻燃聚烯烴絕緣和護套控制軟電纜
WDZ-KYYP 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織屏蔽控制電纜
WDZ-KYYRP 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織屏蔽控制軟電纜
WDZ-KYYP2 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶屏蔽控制電纜
WDZ-KYYRP2 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶屏蔽控制軟電纜
WDZ-KYYD22 銅芯無鹵低煙阻燃聚烯烴絕緣和護套鋼帶鎧裝控制電纜
WDZ-KYYR22 銅芯無鹵低煙阻燃聚烯烴絕緣和護套鋼帶鎧裝控制軟電纜
WDZ-KYYP22 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織屏蔽鋼帶鎧裝控制電纜
WDZ-KYYRP22 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織屏蔽鋼帶鎧裝控制軟電纜
WDZ-KYYP2-22 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶屏蔽鋼帶鎧裝控制電纜
WDZ-KYYRP2-22 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶屏蔽鋼帶鎧裝控制軟電纜

代號名稱和含義


項目代號代號含義

阻燃特性/ 非阻燃可省略

ZA A   類阻燃

ZB B   類阻燃

ZC C   類阻燃

ZD D 類阻燃

DDZ 低鹵低煙阻燃

WDZ 無鹵低煙阻燃

說明 成束燃燒試驗A、B、C、D四類,A類***優。DDZ、WDZ也分A、B、C、D四類,如DDZA、WDZB。 本公司主要生產A類或B類阻燃電纜。
系列代號K 控制電纜
絕緣材料V 聚氯乙烯、阻燃聚氯乙烯或低鹵低煙阻燃聚氯乙烯
Y 無鹵低煙阻燃聚烯烴
YJ 交聯聚乙烯
F 聚全氟乙丙烯(F46)或可熔性聚四氟乙烯(PFA)
護套材料V 聚氯乙烯、阻燃聚氯乙烯或低鹵低煙阻燃聚氯乙烯
Y 無鹵低煙阻燃聚烯烴
F 聚全氟乙丙烯(F46)或可熔性聚四氟乙烯(PFA)
屏蔽材料P 銅線或鍍錫銅線編織
P3 鋁塑復合帶
P2 銅帶
鎧裝材料12 聯鎖鋼帶鎧裝聚氯乙烯類護套
13 聯鎖鋼帶鎧裝聚乙烯類護套
22 繞包鋼帶鎧裝聚氯乙烯類護套
23 繞包鋼帶鎧裝聚乙烯類護套
32 纏繞鋼絲鎧裝聚氯乙烯類護套
33 纏繞鋼絲鎧裝聚乙烯類護套
92 編織鋼絲鎧裝聚氯乙烯類護套
93 編織鋼絲鎧裝聚乙烯類護套
52 聯鎖鋁帶或鋁合金帶鎧裝聚氯乙烯類護套
53 聯鎖鋁帶或鋁合金帶鎧裝聚乙烯類護套
其它 遇其它護套時,鎧裝表示方法同上,護套以“4”表示。如編織鋼絲鎧裝氟塑料護套表示為“94”。
耐熱等級70 ***高工作溫度70℃(可省略)
90 ***高工作溫度90℃
125 ***高工作溫度125℃
200 ***高工作溫度200℃
260 ***高工作溫度260℃
導體種類A 單股導體
B 7股絞合導體(A、B兩種在規格后括號中表示)
R 多股絞合導體
規格
 芯數×導體線芯標稱截面mm2
 注:根據上述所列電纜型號說明,可以選擇各種組合以滿足需要。


四、使用特性

 1.交流額定電壓U0/U:450/750V (其中:氟塑料絕緣耐高溫控制電纜0.2~0.35mm2 U0/U:300/500V )

 2.電纜導體的長期允許工作溫度:聚氯乙烯絕緣和護套               70℃和105℃

                                聚乙烯絕緣和護套                 70℃

                                交聯聚乙烯絕緣                   90℃

                                無鹵低煙阻燃聚烯烴絕緣和護套     70℃

                                無鹵低煙阻燃交聯聚烯烴絕緣和護套 90℃和125℃

                                氟塑料絕緣和護套                200℃和260℃

 3.***低環境溫度:聚氯乙烯絕緣和護套:固定敷設 -40℃,非固定敷設 -15℃;

                  氟塑料絕緣和護套:固定敷設 -60℃,非固定敷設 -20℃。

 4.電纜的安裝敷設溫度:聚氯乙烯護套電纜不低于0℃;

                        氟塑料絕緣和護套不低于-25℃

 5.敷設推薦的允許彎曲半徑:非鎧裝、聯鎖或編織鎧裝電纜應不小于電纜外徑的6倍

                            銅帶屏蔽或鋼絲鋼帶纏繞鎧裝電纜應不小于電纜外徑的12倍

                            氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍


產品參數

五、主要技術指標

項目單位技術指標
20℃時導體直流電阻≤Ω/km截面0.5mm20.75mm21.0mm21.5mm22.5mm24.0mm26.0mm2
鍍層不鍍錫鍍錫不鍍錫鍍錫不鍍錫鍍錫不鍍錫鍍錫不鍍錫鍍錫不鍍錫鍍錫不鍍錫鍍錫
A,B類36.036.724.524.718.118.212.112.27.417.564.614.73.083.11
R類39.040.126.026.719.520.013.313.77.988.21////
電纜允許***高工作溫度時的絕緣電阻≥MΩ·kmPVC類絕緣 A類/0.0120.0110.0110.010.00850.0070
B,R類0.0130.0110.0100.0100.0090.00770.0065
PE類絕緣1.0
試驗電壓kV/5min3.0
阻燃特性
A或B類 (按GB/T   19666-2019標準試驗)
