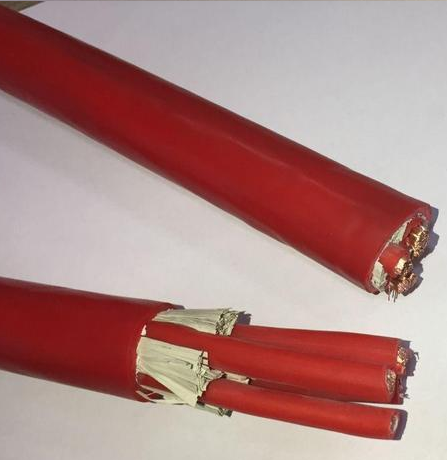

控制電纜KGGR-3*4
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
一、產品特點及用途
控制電纜KGGR-3*4適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸，電纜具有較好的熱穩定性，能在高溫、高寒環境、腐蝕性中保持良好的電性能和柔軟性，適合冶金、電力、石化等行業具有移動耐溫防腐等特殊要求場合使用。
二、產品執行標準控制電纜KGGR-3*4執行GB/T9330-2018.阻燃耐火特性試驗執行GB/T12666-2008標準
三、控制電纜KGGR-3*4使用特性
1、交流額定電壓：U0/U 450/750V。
2、導體***高工作溫度：180℃
3、***低環境溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃。
4、電纜安裝敷設溫度應不低于-20℃。
5、電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍。
四、基本型號及名稱
KGG | 硅橡膠絕緣和護套控制電纜 |
KGGR | 硅橡膠絕緣和護套控制軟電纜 |
KGGP | 硅橡膠絕緣和護套銅絲編織屏蔽控制電纜 |
KGGRP | 硅橡膠絕緣和護套銅絲編織屏蔽控制軟電纜 |
KGGRP1 | 硅橡膠絕緣和護套鍍錫編織屏蔽控制軟電纜 |
注：1、如需阻燃型硅橡膠電纜，型號前加ZR；
2、硅橡膠絕緣丁腈護套電纜在芯數多，截面大的情況下代替硅橡膠絕緣和護套耐熱控制電纜，適用情況與硅橡膠護套電纜相似，長時使用溫度為-60～180℃。
3、導體線芯中銅絲可以采用鍍錫銅導體。
五：代號名稱和含義
項目 | 代號 | 說明 |
阻燃特性 | ZR | 阻燃硅橡膠護套 |
系列代號 | K | 控制電纜 |
絕緣材料 | G | 硅橡膠 |
護套材料 | G | 硅橡膠 |
YVF | 丁腈聚氯乙烯 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
六：主要技術指標
1、成品電纜導體直流電阻(符合GB/T3956規定)參照附錄A表3規定。
2、20℃時絕緣電阻不小于500MΩ·km。
3．成品電纜經受交流50Hz 3.0kV/5min電壓試驗不擊穿。
